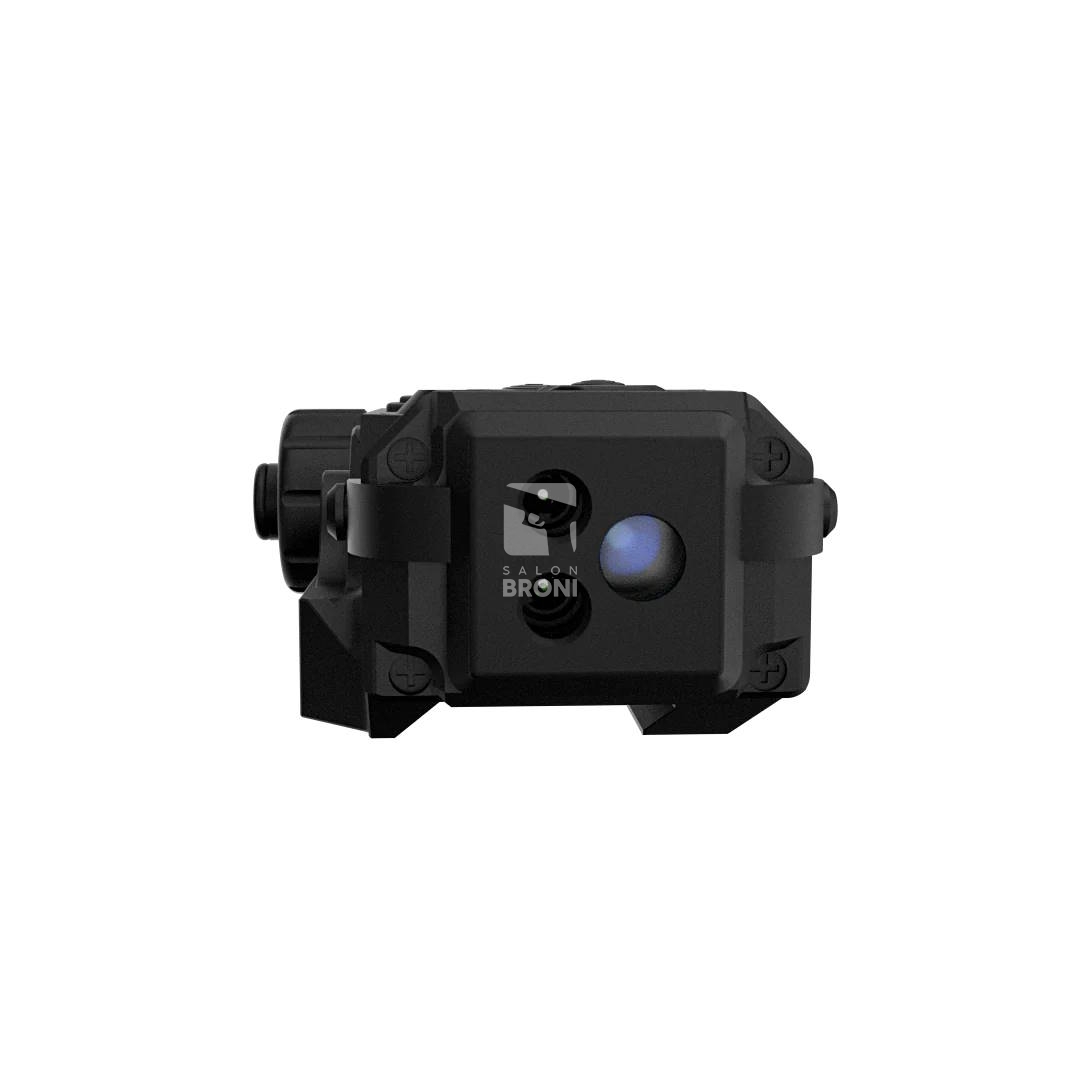

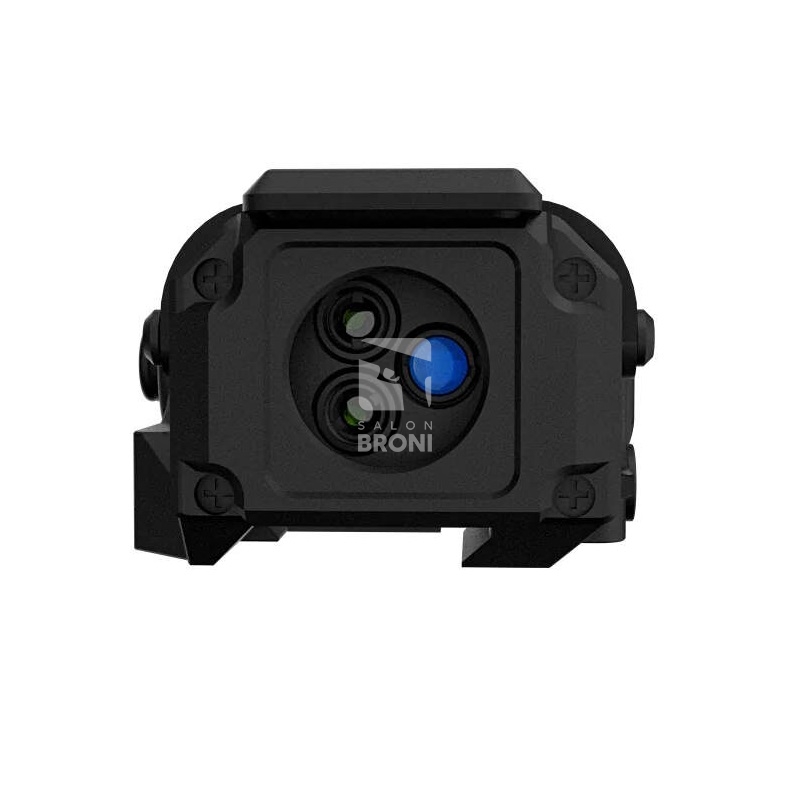

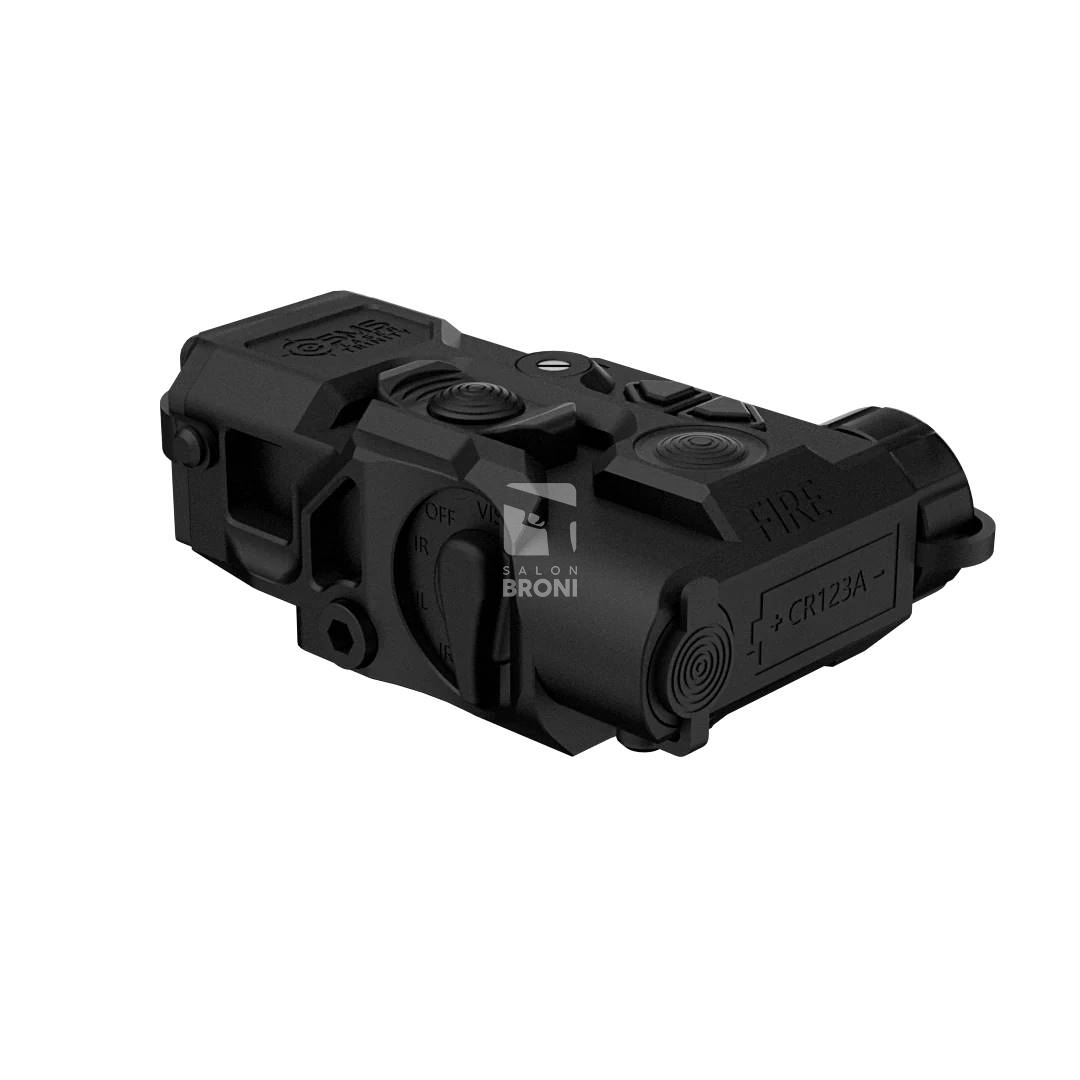

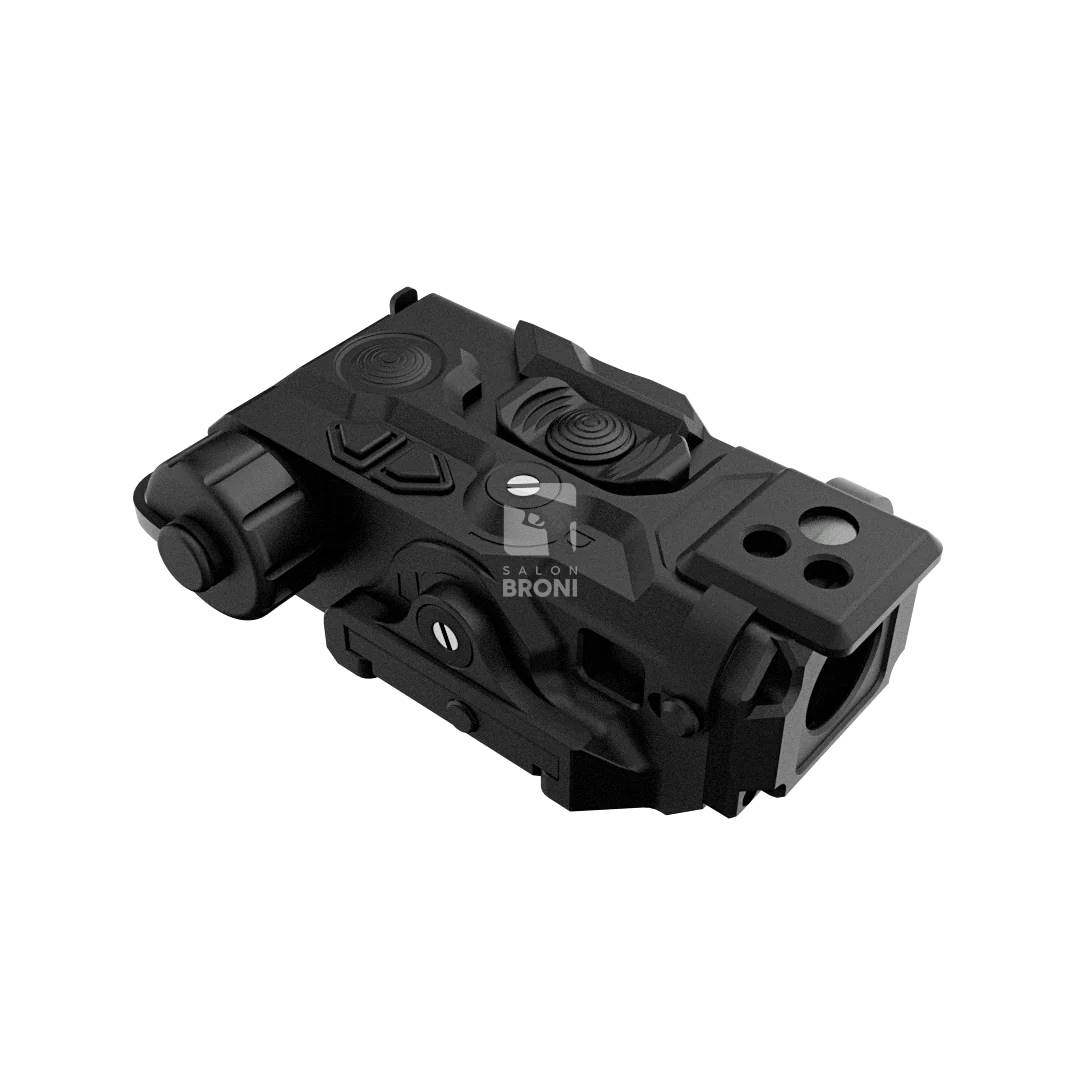

Laserowy moduł celowniczy SMS TRINITY VCSEL

TRINITY VCSEL – laserowy moduł celowniczy (LAM) do noktowizji

TRINITY VCSEL to kompaktowy laserowy moduł celowniczy z zielonym laserem widzialnym, laserem podczerwonym i iluminatorem IR VCSEL 850 nm. Zaprojektowano go dla osób, które zaczynają strzelać z goglami noktowizyjnymi (NVG) i szukają dobrego iluminatora w rozsądnej cenie, bez wydawania dziesiątek tysięcy złotych na systemy klasy premium.

Dzięki technologii VCSEL (Vertical-Cavity Surface-Emitting Laser) iluminator daje czysty obraz w podczerwieni bez efektu „halo”, który wcześniej występował głównie w urządzeniach z wyższej półki, takich jak MAWL czy RAID-XE. Moduł ma wytrzymałą, wodoszczelną obudowę IPX8.

Niewielkie wymiary sprawdzają się również na karabinkach z krótkimi lufami, pistoletach maszynowych i PCC.

Najważniejsze cechy modułu TRINITY

Iluminator IR VCSEL zamiast klasycznego EEL

Iluminator VCSEL daje jednorodną wiązkę, bez ziarnistych artefaktów i cieni. Ułatwia to identyfikację celu w gogle noktowizyjne.

Pełna współosiowość laserów

Zielony laser widzialny, laser IR i iluminator IR są zsynchronizowane fabrycznie. Przystrzeliwujesz laser widzialny w dzień, a systemy IR automatycznie wskazują ten sam punkt celowania (slaved).

Suwak skupienia „Slinky”

Centralny suwak reguluje skupienie wiązki iluminatora od ok. 25 do ok. 165 mrad. Przechodzisz od wąskiej wiązki na dystans do szerokiego „flooda” w pomieszczeniach.

Dwa programowalne tryby IR

Zapisz dwa ustawienia mocy lasera i iluminatora, np. dla CQB i dla strzelania na dystans, i przełączaj je pokrętłem.

Tryby wysokiej mocy

Moduł ma tryby o wysokiej mocy wyjściowej (iluminator do 100 mW), zbliżone do urządzeń klasy „Full Power”.

Aluminium 7075, IPX8, odporność na odrzut

Obudowa z aluminium 7075 obrabianego CNC jest wodoszczelna w klasie IPX8 (pełne zanurzenie). Moduł testowano na wibracje do 1200 G i na kalibrach 5,56 NATO/.223 Rem oraz 9 mm Parabellum.

Specyfikacja techniczna TRINITY VCSEL

• Laser widzialny: zielony, 520 nm
• Laser IR: 850 nm
• Iluminator IR: VCSEL 850 nm, do 100 mW
• Rozpiętość wiązki: ok. 25–165 mrad
• Obudowa: aluminium 7075 CNC, czarna anodyzacja lub Cerakote FDE
• Montaż: zintegrowany, na szynę Picatinny, z ryglem redukującym odrzut
• Zasilanie: 1× CR123A lub akumulator 16340
• Masa: 190 g
• Wymiary: 90 × 60 × 30 mm
• Wodoszczelność: IPX8
• Zakres regulacji: ok. 2,3 cm na 100 m (0,8 MOA)
• Odporność na wstrząsy: 1200 G
• Temperatura pracy: od −20°C do +50°C

TRINITY a IRIS-GR3 – porównanie parametrów

W zestawie

• Moduł celowniczy TRINITY
• Niskoprofilowy „żelowy” przycisk naciskowy (wtyczka Crane), kompatybilny z Modlite Modbutton i Unity Tactical AXON
• Wbudowana nakładka dyfuzyjna (oświetlenie 180°)
• Skrócona instrukcja obsługi

Montaż i sprawdzanie zera

TRINITY siedzi w osi lufy. Mieści się pod większością składanych przyrządów celowniczych (np. MBUS Pro), ale stała muszka typu A2 może wchodzić w światło lasera. Zalecamy montaż na górnej szynie, dla najlepszego pola oświetlenia, oraz wysokie montaże podnoszące oś optyczną celownika, np. Unity Tactical serii FAST.

Testy wskazują, że moduł dobrze trzyma zero. Mimo to sprawdzaj ustawienia przed każdym strzelaniem, zwłaszcza po dużej liczbie strzałów. Punkt celowania może się przesunąć, np. gdy śruba mocująca jest niewłaściwie dokręcona albo urządzenie uderzono w transporcie. Tak samo wskazują instrukcje wojskowych wskaźników.

Najczęściej zadawane pytania

Czy TRINITY jest przeznaczony do noktowizji?

Tak. Ma laser IR 850 nm i iluminator VCSEL 850 nm, które widać w goglach NVG. Zielony laser widzialny służy do przystrzelania w dzień.

Na jakich kalibrach był testowany?

Na 5,56 NATO/.223 Rem i 9 mm Parabellum.

Jakie zasilanie jest potrzebne?

Jedna bateria CR123A lub akumulator 16340.

Czym różni się VCSEL od iluminatora EEL?

VCSEL daje bardziej jednorodną wiązkę, bez ziarnistych artefaktów, cieni i efektu „halo”.
