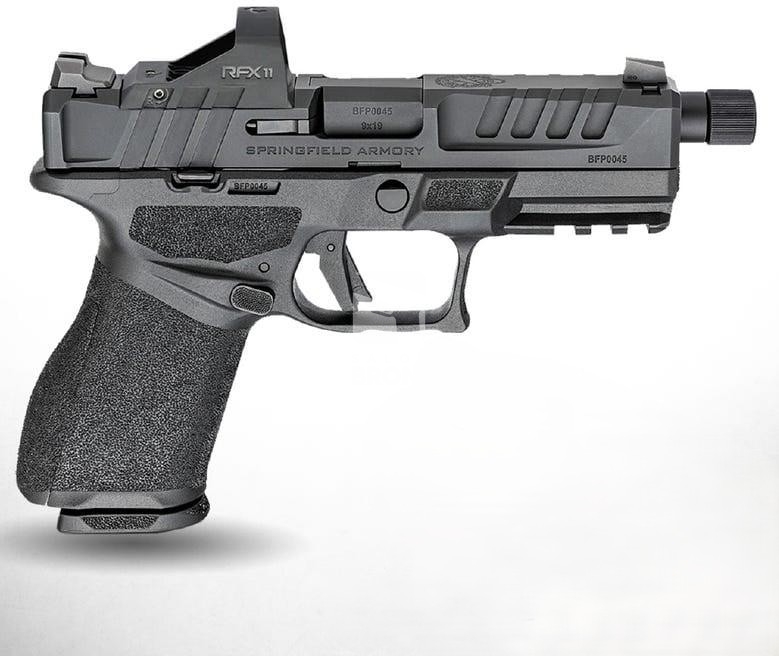

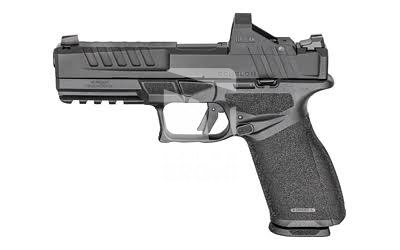

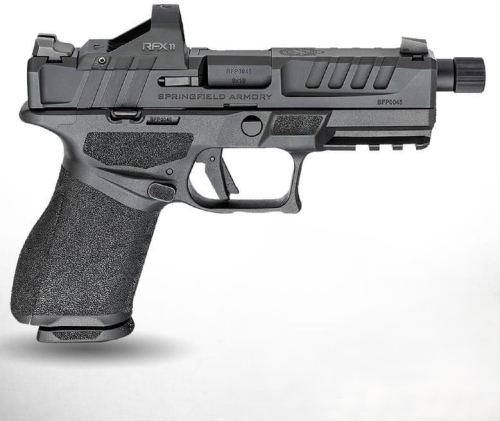

HS Produkt Echelon 4.5 3-Dot Tryt + Gwint z kolimatorem Viridian RFX11 – informacje o konstrukcji

HS Produkt Echelon 4.5 – informacje o modelu

HS Produkt Echelon 4.5 to pistolet samopowtarzalny w kalibrze 9×19 mm, wyposażony w lufę o długości 4,5 cala oraz konstrukcję przystosowaną do współpracy z celownikami optycznymi. Model należy do rodziny Echelon, w której producent zastosował modułową konstrukcję z centralnym zespołem operacyjnym oraz systemem montażu optyki Variable Interface System.

Opisywany wariant został dodatkowo skonfigurowany z przyrządami celowniczymi 3-DOT Tritium, gwintowaną lufą oraz kolimatorem Viridian RFX11.

Konstrukcja Echelon 4.5

Jednym z charakterystycznych rozwiązań konstrukcyjnych Echelon jest Central Operating Group – samodzielny, numerowany zespół wykonany ze stali nierdzewnej, umieszczony wewnątrz modułu chwytu. Producent wskazuje, że rozwiązanie to stanowi centralny element konstrukcji pistoletu i umożliwia jego zastosowanie z odpowiednimi modułami chwytu.

Zamek wykonywany jest metodą obróbki skrawaniem z materiału typu billet i posiada przygotowanie do montażu optyki.

Kaliber 9×19 mm

Echelon 4.5 jest przystosowany do amunicji 9×19 mm. Jest to nabój centralnego zapłonu powszechnie stosowany w konstrukcjach pistoletowych.

Do konkretnego egzemplarza należy stosować wyłącznie amunicję zgodną z oznaczeniem producenta oraz aktualną instrukcją obsługi. Przed użytkowaniem należy zweryfikować oznaczenie kalibru znajdujące się na broni.

Lufa 4,5 cala z gwintem

W opisywanej konfiguracji zastosowano lufę o długości 4,5 cala, czyli około 114,1 mm. Taka długość jest również podawana przez HS Produkt dla modelu Echelon 4.5.

Wersja określona jako gwintowana posiada na końcu lufy przygotowanie umożliwiające zastosowanie kompatybilnych elementów zgodnie ze specyfikacją producenta. Konkretne parametry gwintu oraz kompatybilność dodatkowych urządzeń należy każdorazowo potwierdzić dla danego wariantu.

Przyrządy celownicze 3-DOT Tritium

Echelon 4.5 może być wyposażony w przyrządy celownicze typu 3-DOT Tritium. System ten wykorzystuje trzy punkty trytowe – jeden w przyrządzie przednim oraz dwa w tylnym. Producent wymienia 3-DOT Tritium jako jedną z dostępnych konfiguracji przyrządów celowniczych dla Echelon 4.5.

Trytowe źródła światła pozwalają na zachowanie widoczności punktów celowniczych przy ograniczonym poziomie oświetlenia.

Variable Interface System

Jednym z istotnych elementów konstrukcji Echelon jest Variable Interface System (VIS). System został opracowany jako rozwiązanie umożliwiające bezpośredni montaż szerokiego zakresu kompatybilnych celowników optycznych na zamku, bez konieczności stosowania klasycznych płytek adapterowych dla każdej konfiguracji. HS Produkt wskazuje możliwość bezpośredniego montażu ponad 30 typów optyki.

W przypadku konkretnego kolimatora należy zawsze potwierdzić zgodność jego mocowania z daną konfiguracją Echelon.

Kolimator Viridian RFX11

Zestaw obejmuje Viridian RFX11, czyli kompaktowy celownik kolimatorowy przeznaczony do współpracy z odpowiednimi platformami pistoletowymi.

W przypadku zastosowanego modelu należy zweryfikować dokładną konfigurację optyki, sposób jej mocowania oraz parametry podane przez producenta Viridian. Montaż i regulację kolimatora należy przeprowadzać zgodnie z instrukcją producenta zarówno optyki, jak i broni.

Szkielet i ergonomia

Szkielet Echelon wykonano z polimeru i wyposażono w rozwiązania umożliwiające dopasowanie chwytu do użytkownika. Centralny zespół operacyjny wykonano ze stali nierdzewnej.

Konstrukcja obejmuje również wymienne elementy związane z geometrią chwytu. Ich dobór i montaż powinny odbywać się zgodnie z instrukcją producenta.

Zasilanie i magazynki

Echelon wykorzystuje wymienny magazynek. Producent podaje dla modelu Echelon 4.5 konfiguracje 17+1 oraz 20+1. Masa pustego magazynka 17-nabojowego wynosi według specyfikacji około 84 g, natomiast 20-nabojowego około 96 g.

Ostateczna konfiguracja magazynków znajdujących się w konkretnym zestawie może zależeć od wersji produktu oraz rynku.

Wymiary i masa

Według danych HS Produkt model Echelon 4.5 ma:

• długość całkowitą: 202,8 ±0,5 mm,

• wysokość: 139,1 ±0,7 mm,

• szerokość: 33,5 ±0,5 mm,

• długość linii celowniczej: 166,6 ±0,5 mm,

• masę bez magazynka: 665 ±15 g,

• masę z pustym magazynkiem: 749 ±15 g.

Wartości mogą różnić się nieznacznie w granicach tolerancji produkcyjnych.

Najważniejsze parametry

Parametry Echelon 4.5 pochodzą ze specyfikacji HS Produkt.

Obsługa i konserwacja

Czyszczenie, konserwację oraz rozkładanie pistoletu należy wykonywać zgodnie z aktualną instrukcją producenta. Przed rozpoczęciem jakichkolwiek czynności przy broni należy upewnić się, że jest ona całkowicie rozładowana, magazynek został wyjęty, a komora nabojowa jest pusta.

Kolimator Viridian RFX11 powinien być obsługiwany zgodnie z jego własną dokumentacją. Szczególną uwagę należy zwrócić na stan mocowania optyki oraz prawidłowe działanie elementów mechanicznych.

W przypadku stwierdzenia uszkodzeń lub nieprawidłowego działania należy zaprzestać użytkowania i skorzystać z pomocy wykwalifikowanego rusznikarza lub autoryzowanego serwisu.

Podsumowanie

HS Produkt Echelon 4.5 3-Dot Tryt + Gwint z kolimatorem Viridian RFX11 to zestaw obejmujący pistolet samopowtarzalny w kalibrze 9×19 mm, z lufą o długości 4,5 cala, przyrządami 3-DOT Tritium, gwintowaną lufą oraz kolimatorem Viridian RFX11.

Konstrukcja Echelon wyróżnia się modułowym Central Operating Group oraz systemem Variable Interface System, przeznaczonym do integracji kompatybilnych celowników optycznych. Producent podaje dla modelu 4.5 długość całkowitą 202,8 mm, szerokość 33,5 mm i masę 665 g bez magazynka.

Przed użytkowaniem należy zapoznać się z dokumentacją konkretnego egzemplarza i wszystkich elementów zestawu, zweryfikować ich wzajemną kompatybilność oraz przestrzegać obowiązujących zasad bezpiecznego posługiwania się bronią.
